Keycloak と curl を使って Device Authorization Grant (ID Token の取得) をやってみる
前回の記事で Authorization Code Grant を使った ID Token の取得 (可能な限り curl を使って取得) をやってみたのですが、今回は Device Authorization Grant を使った ID Token の取得を試してみました。
環境
今回は、以下のような環境 (minikube で作った Kubernetes 上に Keycloak をデプロイ) で検証しています。
バージョン
Kubernetes : v1.35.0 minikube : v1.38.0 Docker : v29.2.1 Keycloak : v26.5.2 Ubuntu (WSL2 / Windows 11) : 24.04.3 LTS Firefox : 147.0.3 (64 bit)
環境構成概要図
+---[Kubernetes (minikube)]-------------------------------+
| |
| +---[Keycloak (Pods)]-----------------------------+ |
| | | |
| | +---[Realm: device-authz-grant-realm]-----+ | |
| | | | | |
[1. curl (Act as Device Client)]---+-->| | [Client: device-authz-grant-client] | | |
| | | | | |
[2. Firefox (Act as End-User)]-----+-->| | [User: foo] | | |
| | | | | |
| | +-----------------------------------------+ | |
| | | |
| +-------------------------------------------------+ |
| |
+---------------------------------------------------------+
検証
ということで、さっそく検証してみます。
Keycloak をデプロイ
まずは環境構築です。前回の記事では Keycloak をデプロイした後 GUI でポチポチ設定をしていたのですが、GUI で設定しながらブログ用に全部の画面のスクリーンショットをとるのがめんどくさいので 今回はなんかいい感じに CLI で ｼｭｯ と環境を作れるように keycloak-samples というリポジトリを用意しました。
ということで、まずはこのリポジトリを clone して Keycloak をデプロイします。
$ git clone https://github.com/kota2and3kan/keycloak-samples.git
$ kubectl apply -k ./keycloak-samples/
デプロイが完了すると、以下のような感じになります。
$ kubectl get pod NAME READY STATUS RESTARTS AGE keycloak-0 1/1 Running 0 48s postgres-54d858b658-z4s5g 1/1 Running 0 48s
$ kubectl get svc NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE keycloak LoadBalancer 10.100.242.123 <pending> 8888:32258/TCP 71s keycloak-discovery ClusterIP None <none> <none> 71s kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 54m postgres ClusterIP 10.101.181.60 <none> 5432/TCP 71s
minikube tunnel を実行
別のターミナルで minikube tunnel コマンドを実行し、Keycloak に localhost (127.0.0.1) 経由でアクセスできるようにします。
$ minikube tunnel ✅ Tunnel successfully started 📌 NOTE: Please do not close this terminal as this process must stay alive for the tunnel to be accessible ... 🔗 Starting tunnel for service keycloak.
$ kubectl get svc NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE keycloak LoadBalancer 10.100.242.123 127.0.0.1 8888:32258/TCP 96s keycloak-discovery ClusterIP None <none> <none> 96s kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 54m postgres ClusterIP 10.101.181.60 <none> 5432/TCP 96s
Keycloak でいろいろ設定
Keycloak のデプロイが完了したら、Keycloak 側でいろいろと設定をします。いい感じに設定をするためのスクリプトを用意したので、Keycloak のコンテナの中でスクリプトを実行します。スクリプトの中身や設定内容が気になる方はこのへんを参照してみてください。
$ kubectl exec -it keycloak-0 -- /samples/device-authorization-grant/setup-keycloak.sh
このスクリプトでは、以下の 3つを作成しています。
Realm : device-authz-grant-realm Client : device-authz-grant-client User : foo
また、後で必要になる Client Secret を出力してくれるので、この値 (=== Show client secret === の場所に出力されている value の値) をメモしておきます。今回の場合は jYgbxXxxVOUkg1Fqdhp76XzsOGyVzPP9 です。
$ kubectl exec -it keycloak-0 -- /samples/device-authorization-grant/setup-keycloak.sh === Log in to Keycloak as admin === Logging into http://localhost:8080 as user admin of realm master === Create realm === Created new realm with id 'device-authz-grant-realm' { "id" : "d0ecb354-8230-4cd2-b283-e80a64a87b23", "realm" : "device-authz-grant-realm" } === Create user === Created new user with id '218249df-6639-444d-9330-fb609e829c64' { "id" : "218249df-6639-444d-9330-fb609e829c64", "username" : "foo" } === Set user password === Set password for user 'foo' to 'foofoo' === Create client === Created new client with id '4e4e75db-8861-4cfe-861a-cf7a0806e5c0' { "id" : "4e4e75db-8861-4cfe-861a-cf7a0806e5c0", "clientId" : "device-authz-grant-client" } === Show client secret === Client secret for client 'device-authz-grant-client' is: { "type" : "secret", "value" : "jYgbxXxxVOUkg1Fqdhp76XzsOGyVzPP9" } === Keycloak setup completed ===
これで Keycloak 側での設定は終わりです。
Code Verifier と Code Challenge の準備
実際の検証の前に、もう一つだけ準備をしておきます。詳細は割愛しますが、Device Authorization Grant の中で PKCE (Proof Key for Code Exchange) というセキュリティを向上させるための仕組みが使われているので、その PKCE の処理に必要な Code Verifier と Code Challenge を事前に準備しておきます。
後述する検証では Appendix B. Example for the S256 code_challenge_method に記載されている以下のサンプルを使います。
Code Verifier : dBjftJeZ4CVP-mB92K27uhbUJU1p1r_wW1gFWFOEjXk Code Challenge : E9Melhoa2OwvFrEMTJguCHaoeK1t8URWbuGJSstw-cM
上記以外の Code Verifier / Code Challenge を使って検証したい場合は、Code Challenge を生成するツールを作ってみたので、そちらを参照してみてください。
Device Authorization Grant をやってみる
さて、諸々の準備が完了したので、いよいよ Device Authorization Grant を使った ID Token の取得をやってみます。
一部詳細は省略していますが、Device Authorization Grant を使ったログイン処理は、概ね以下のような感じの流れになります。
- Device Client が OpenID Provider (今回は Keycloak) に Device Authorization Request を送る。
$ example-command login的な CLI を実行するイメージ。 - OpenID Provider は Device Client に Device Code / User Code / Verification URI を返す。
Device Client は End-User に Verification URI (OpenID Provider にアクセスして認証するための URL) と User Code (認証時に入力する一時的なコード) を何等かの形で提供する。CLI の場合、標準出力に Verification URI と User Code を出力するイメージ。RFC 8628 には以下のような例が記載されている。
+-----------------------------------------------+ | | | Using a browser on another device, visit: | | https://example.com/device | | | | And enter the code: | | WDJB-MJHT | | | +-----------------------------------------------+Device Client は OpenID Provider に対して Polling を実施しながら、End-User 側で認証が実施されるのを待つ。
- End-User は Device Client から提示された URL (OpenID Provider) に何等かデバイス上のブラウザでアクセスする。
- End-User は OpenID Provider のログイン画面で認証 (ログイン) し、User Code を入力する。
- Device Client は引き続き OpenID Provider に対して Polling を実施している。
- OpenID Provider での End-User の認証が完了している場合、OpenID Provider は Device Client に対して ID Token (+ いろいろ) を返す。
- Device Client は取得した ID Token の情報を基にログイン処理を実施する。
+---------------+ +-----------------+ +--------------------+
| Device Client | | OpenID Provider | | End-User (Browser) |
+---------------+ +-----------------+ +--------------------+
| | |
+----(1. Start login flow)------------------------------------->+ |
| | |
+<---(2. Return Device Code, User Code, and Verification URI)---+ |
| | |
+----(3. Provide User Code and Verification URI)----------------+------------------------------------------------------->+
| | |
+----(4. Polling authentication result)------------------------>+ |
| | |
+----(4. Polling authentication result)------------------------>+ |
| | |
+----(4. Polling authentication result)------------------------>+ |
| | |
| +<---(5. Access OpenID Provider from secondary device)---+
| | |
| +----+ |
| | | (6. Authentication / Enter User Code) |
| +<---+ |
| | |
+----(7. Polling authentication result)------------------------>+ |
| | |
+<---(8. Return ID Token)---------------------------------------+ |
| | |
+----+ | |
| | (9. Log in Device Client) | |
+<---+ | |
| | |
+---------------+ +-----------------+ +--------------------+
| Device Client | | OpenID Provider | | End-User (Browser) |
+---------------+ +-----------------+ +--------------------+
ということで、各ステップ毎の処理をやってみます。
1. Start login flow
まず、Device Client から OpenIP Provider に Device Authorization Request (RFC 8628 - Section 3.1) を送信します。
curl -s -XPOST \ -d 'client_id=device-authz-grant-client' \ -d 'client_secret=jYgbxXxxVOUkg1Fqdhp76XzsOGyVzPP9' \ -d 'scope=openid' \ -d 'nonce=foo-device-flow-nonce' \ -d 'code_challenge_method=S256' \ -d 'code_challenge=E9Melhoa2OwvFrEMTJguCHaoeK1t8URWbuGJSstw-cM' \ http://localhost:8888/realms/device-authz-grant-realm/protocol/openid-connect/auth/device
client_id=device-authz-grant-client # Client ID。今回はセットアップ用のスクリプト内で device-authz-grant-client を設定。 client_secret=jYgbxXxxVOUkg1Fqdhp76XzsOGyVzPP9 # Keycloak をセットアップした際に出力された client secret の値。 scope=openid # ID Token が欲しいので、scope には openid を指定。 nonce=foo-device-flow-nonce # ID Token に含まれる nonce の値。今回は適当な値 (ダミー) を設定。 code_challenge_method=S256 # Code Challenge の生成に使うメソッド。 code_challenge=E9Melhoa2OwvFrEMTJguCHaoeK1t8URWbuGJSstw-cM # 事前に準備した Code Challenge の値。今回は RFC 7636 に載ってるサンプルの値。
2. Return Device Code, User Code, and Verification URI
OpenIP Provider に Device Authorization Request (RFC 8628 - Section 3.1) を送ると、OpenID Provider から Device Authorization Response (RFC 8628 - Section 3.2) が返ってきます。
{ "device_code": "qB8qsTsn0Fzaq2blf6JZDKkPS9l_U84RzTmAOoka8sI", "user_code": "EPQR-NIRI", "verification_uri": "http://localhost:8888/realms/device-authz-grant-realm/device", "verification_uri_complete": "http://localhost:8888/realms/device-authz-grant-realm/device?user_code=EPQR-NIRI", "expires_in": 600, "interval": 5 }
ユーザーは、verification_uri に出力されている URL にアクセスして、user_code に出力されている値を入力することで、認証認可を実施する感じになります。
3. Provide User Code and Verification URI
ここは各 Device Client の実装に依存する部分ですが、何等かの形で verification_uri と user_code がユーザーに伝えられる感じになります。User Interaction (RFC 8628 - Section 3.2) にいくつか例が記載されています。
今回は curl で取得した Device Authorization Response (RFC 8628 - Section 3.2) がそのまま見えているので、その値を利用します。
4. Polling authentication result
verification_uri と user_code が得られたのでさっそく認証したいところですが、検証のために一度 Device Access Token Request (RFC 8628 - Section 3.4) を実行してみます。
curl -s -XPOST \ -d 'client_id=device-authz-grant-client' \ -d 'client_secret=jYgbxXxxVOUkg1Fqdhp76XzsOGyVzPP9' \ -d 'code_verifier=dBjftJeZ4CVP-mB92K27uhbUJU1p1r_wW1gFWFOEjXk' \ -d 'grant_type=urn%3Aietf%3Aparams%3Aoauth%3Agrant-type%3Adevice_code' \ -d 'device_code=qB8qsTsn0Fzaq2blf6JZDKkPS9l_U84RzTmAOoka8sI' \ http://localhost:8888/realms/device-authz-grant-realm/protocol/openid-connect/token
client_id=device-authz-grant-client # Client ID。今回はセットアップ用のスクリプト内で device-authz-grant-client を設定。 client_secret=jYgbxXxxVOUkg1Fqdhp76XzsOGyVzPP9 # Keycloak をセットアップした際に出力された client secret の値。 code_verifier=dBjftJeZ4CVP-mB92K27uhbUJU1p1r_wW1gFWFOEjXk # 事前に準備した Code Verifier の値。今回は RFC 7636 に載ってるサンプルの値。 grant_type=urn%3Aietf%3Aparams%3Aoauth%3Agrant-type%3Adevice_code # 固定値 "urn:ietf:params:oauth:grant-type:device_code" を (URL encode してから) 指定。 device_code=qB8qsTsn0Fzaq2blf6JZDKkPS9l_U84RzTmAOoka8sI # Step 2. で得られた device_code の値。
すると、まだ認証が完了していないため authorization_pending というエラーが返ってきます。通常、このエラーが返ってきた場合 Device Client は自動的にリトライを実施 (Polling を継続) する動作になると思います。
{ "error": "authorization_pending", "error_description": "The authorization request is still pending" }
また、エラーの種類や詳細については Device Access Token Response (RFC 8628 - Section 3.5) に記載されています。
5. Access OpenID Provider from secondary device
では、実際に Keycloak 側で認証を実施してみます。Step 2. で得られた Device Authorization Response (RFC 8628 - Section 3.2) の verification_uri に記載されている URL にブラウザ (今回は Firefox) を利用してアクセスすると、以下のような画面が表示されます。
6. Authentication / Enter User Code

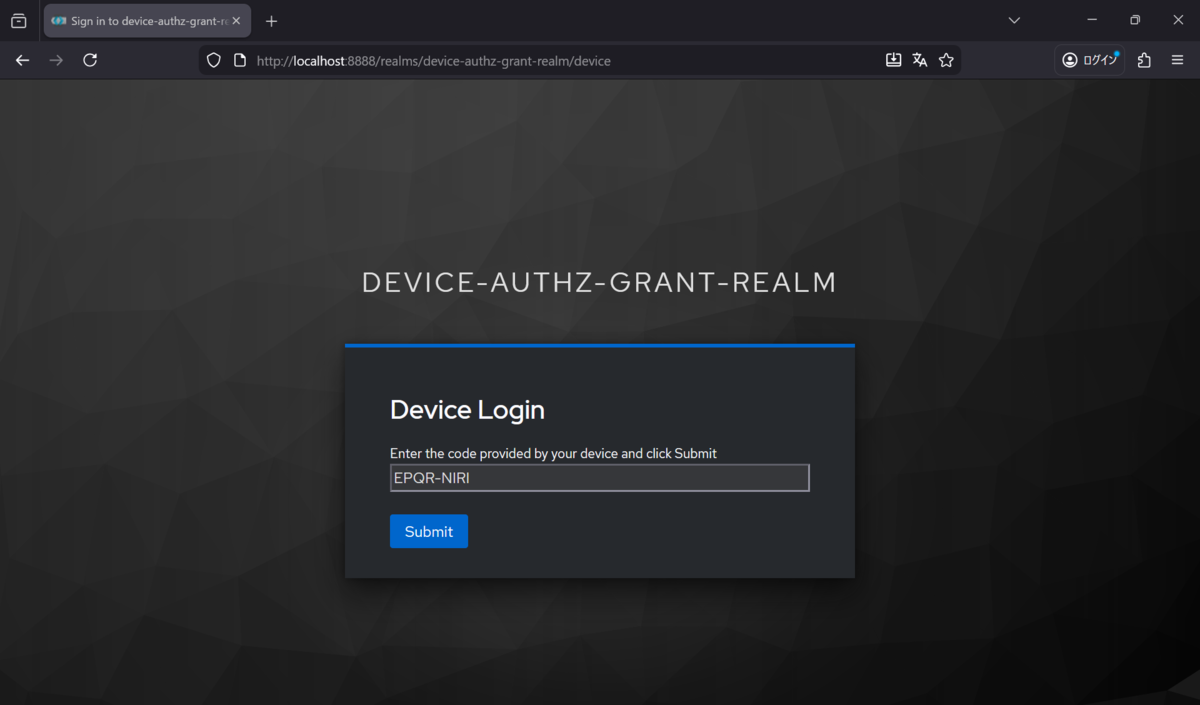

Keycloak の Device Login ページにて、Step 2. で得られた Device Authorization Response (RFC 8628 - Section 3.2) に含まれる user_code の値を入力します。

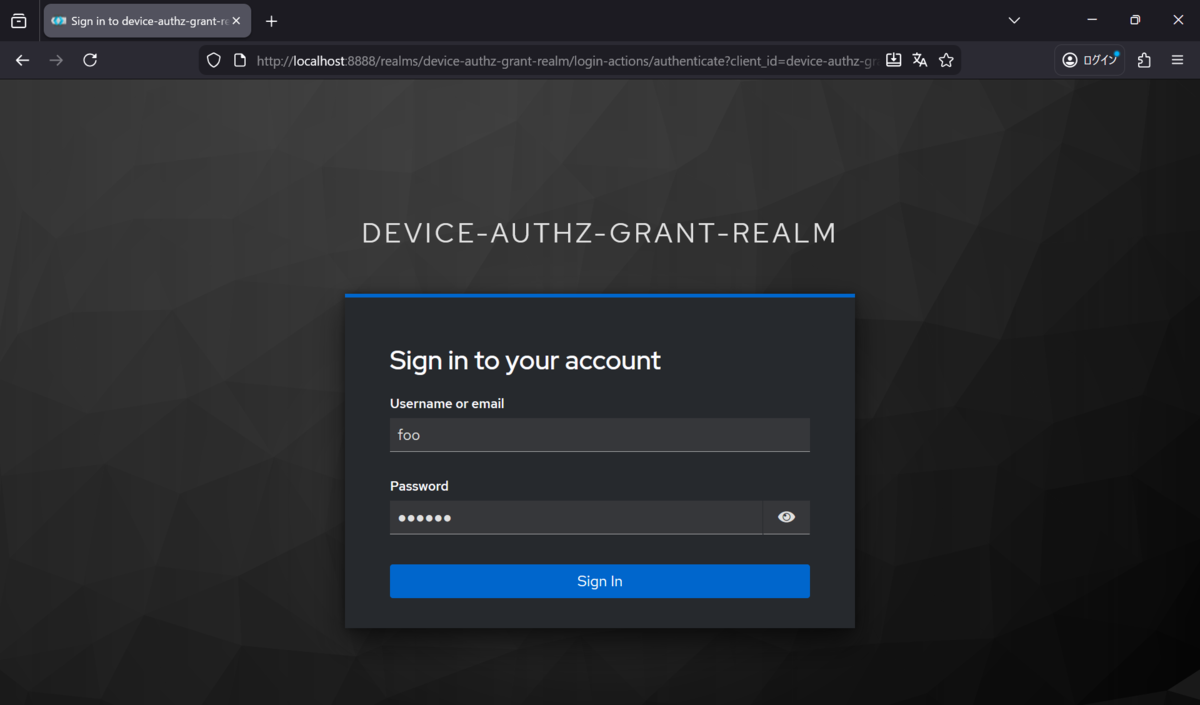

user_code を入力すると、Keycloak のログイン画面が表示されるので、事前に設定した (スクリプトで設定した) ユーザーでログイン (認証) します。Username は foo / Password は foofoo です。

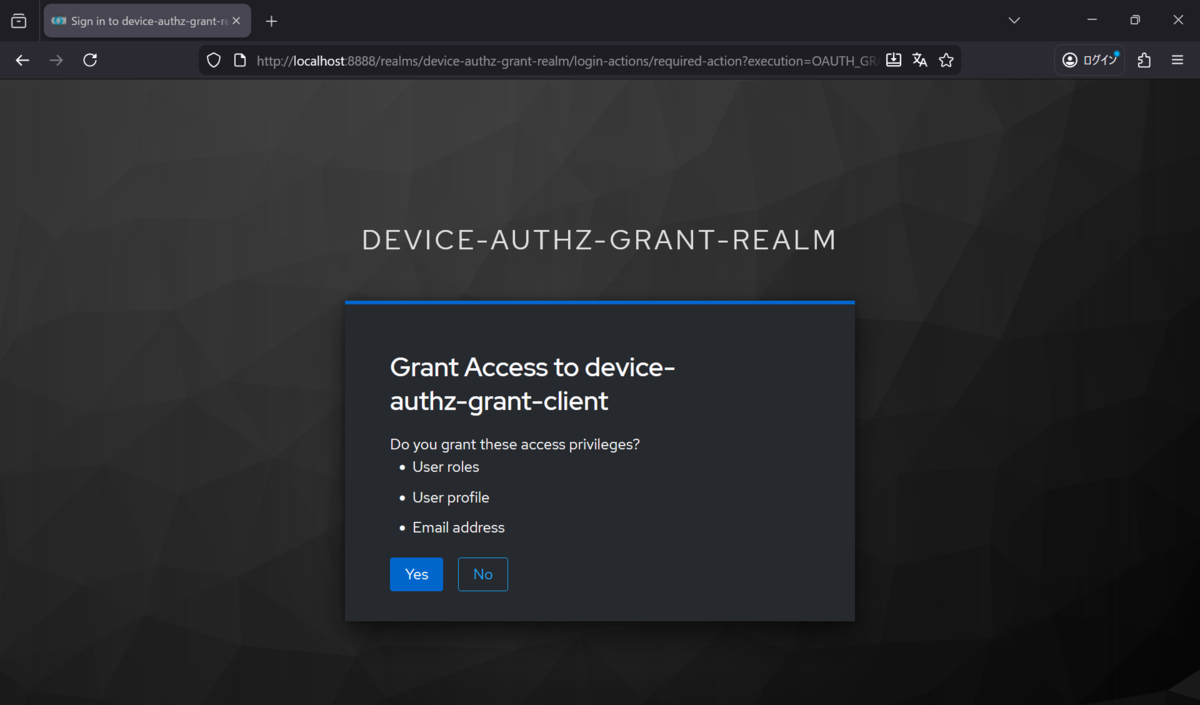

ユーザー foo でログインすると、今度は Device Client に対して許可する内容の確認が表示されるので、Yes を選択 (認可) します。

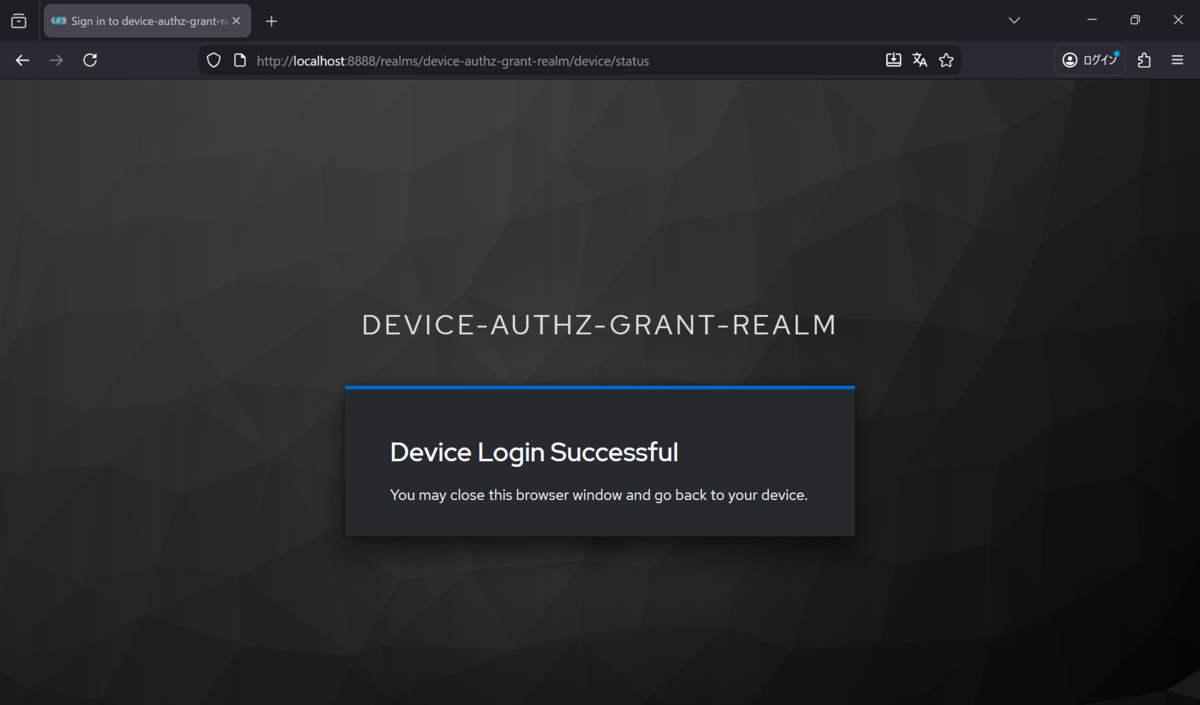

最後に Device Login Successful と表示されれば、ユーザー側での認証認可は完了です。
7. Polling authentication result
ユーザー側での認証認可が完了したので、改めて curl を使って Device Access Token Request (RFC 8628 - Section 3.4) を実行してみます。実行する内容は Step 4. と全く同じです。
curl -s -XPOST \ -d 'client_id=device-authz-grant-client' \ -d 'client_secret=jYgbxXxxVOUkg1Fqdhp76XzsOGyVzPP9' \ -d 'code_verifier=dBjftJeZ4CVP-mB92K27uhbUJU1p1r_wW1gFWFOEjXk' \ -d 'grant_type=urn%3Aietf%3Aparams%3Aoauth%3Agrant-type%3Adevice_code' \ -d 'device_code=qB8qsTsn0Fzaq2blf6JZDKkPS9l_U84RzTmAOoka8sI' \ http://localhost:8888/realms/device-authz-grant-realm/protocol/openid-connect/token
8. Return ID Token
Device Access Token Request (RFC 8628 - Section 3.4) を実行すると、(Keycloak 側での認証認可が完了しているので) Device Access Token Response (RFC 8628 - Section 3.5) として以下のような JSON が返ってきます。
{ "access_token": "eyJhbGciOiJSUzI1NiIsInR5cCIgOiAiSldUIiwia2lkIiA6ICJSMUR4SjBRbUlzX0lrelNuQVFVZzJFdVdnTkl5ZXFBcHlXUDd1LVFYdWVvIn0.eyJleHAiOjE3NzA3OTE1MzAsImlhdCI6MTc3MDc5MTIzMCwiYXV0aF90aW1lIjoxNzcwNzkxMTg0LCJqdGkiOiJvbnJ0ZGc6MDBkYmI0MzctMzJkNi1jODgyLThlNTMtNzEwODNiYjFhNThiIiwiaXNzIjoiaHR0cDovL2xvY2FsaG9zdDo4ODg4L3JlYWxtcy9kZXZpY2UtYXV0aHotZ3JhbnQtcmVhbG0iLCJhdWQiOiJhY2NvdW50Iiwic3ViIjoiMjE4MjQ5ZGYtNjYzOS00NDRkLTkzMzAtZmI2MDllODI5YzY0IiwidHlwIjoiQmVhcmVyIiwiYXpwIjoiZGV2aWNlLWF1dGh6LWdyYW50LWNsaWVudCIsInNpZCI6IkpzR2R1OE1HTkNmMWg0MDdxcWNYb09CTiIsImFjciI6IjEiLCJhbGxvd2VkLW9yaWdpbnMiOlsiLyoiXSwicmVhbG1fYWNjZXNzIjp7InJvbGVzIjpbIm9mZmxpbmVfYWNjZXNzIiwiZGVmYXVsdC1yb2xlcy1kZXZpY2UtYXV0aHotZ3JhbnQtcmVhbG0iLCJ1bWFfYXV0aG9yaXphdGlvbiJdfSwicmVzb3VyY2VfYWNjZXNzIjp7ImFjY291bnQiOnsicm9sZXMiOlsibWFuYWdlLWFjY291bnQiLCJtYW5hZ2UtYWNjb3VudC1saW5rcyIsInZpZXctcHJvZmlsZSJdfX0sInNjb3BlIjoib3BlbmlkIHByb2ZpbGUgZW1haWwiLCJlbWFpbF92ZXJpZmllZCI6ZmFsc2UsIm5hbWUiOiJGb28gQmFyIiwicHJlZmVycmVkX3VzZXJuYW1lIjoiZm9vIiwiZ2l2ZW5fbmFtZSI6IkZvbyIsImZhbWlseV9uYW1lIjoiQmFyIiwiZW1haWwiOiJmb29AZXhhbXBsZS5jb20ifQ.l1rhmWD325NLzffP5TNcdvO0IaTwSqdkgOMZ-A1YyJOQIDgSFCkhYzJczDA-5cV9drlkUALw771RJqNe6wkzGJkFZyuSTTCfLdmfuO9XqAmyWo6bCBpha_aJ2KXlB6-tNhmfPq1RMbXAhqPiFzCinJZ2pYs1mkqzBow99ipjbpCninG9BzqqDsXGL1JhNZR1dNxbsNSpF1yiZBlwwUB_aRLvHdalK0j11uztQfr3jX6tlSqNfmJ1gkPwxlXFLgN43wBdA1Ec7F2N2LBLBXXPxadpgcprYdjzsXZ6Ame_uUhvJEIiZNnYjfzwldzWodSl0EzCoBdqn5SvS_F2n93kTw", "expires_in": 300, "refresh_expires_in": 1800, "refresh_token": "eyJhbGciOiJIUzUxMiIsInR5cCIgOiAiSldUIiwia2lkIiA6ICJhNGUyZmVhZC1mNGNiLTRlNjQtOWQ5ZS00NjVlMTAwZTE0YjIifQ.eyJleHAiOjE3NzA3OTMwMzAsImlhdCI6MTc3MDc5MTIzMCwianRpIjoiOWQ0NDhlZDMtZWRiZC03MTcwLWIzMjYtN2EzNjdiM2ZhZWVkIiwiaXNzIjoiaHR0cDovL2xvY2FsaG9zdDo4ODg4L3JlYWxtcy9kZXZpY2UtYXV0aHotZ3JhbnQtcmVhbG0iLCJhdWQiOiJodHRwOi8vbG9jYWxob3N0Ojg4ODgvcmVhbG1zL2RldmljZS1hdXRoei1ncmFudC1yZWFsbSIsInN1YiI6IjIxODI0OWRmLTY2MzktNDQ0ZC05MzMwLWZiNjA5ZTgyOWM2NCIsInR5cCI6IlJlZnJlc2giLCJhenAiOiJkZXZpY2UtYXV0aHotZ3JhbnQtY2xpZW50Iiwic2lkIjoiSnNHZHU4TUdOQ2YxaDQwN3FxY1hvT0JOIiwic2NvcGUiOiJvcGVuaWQgcm9sZXMgcHJvZmlsZSB3ZWItb3JpZ2lucyBhY3IgYmFzaWMgZW1haWwifQ.QUI8ZFJ01Ege9voQ9Hz8OpgjrWVtudU1KdEilw4CAwQPFrJEfxM_p_CMOleuQUMHnSpFV1W5hbmTYxR9ruk6ew", "token_type": "Bearer", "id_token": "eyJhbGciOiJSUzI1NiIsInR5cCIgOiAiSldUIiwia2lkIiA6ICJSMUR4SjBRbUlzX0lrelNuQVFVZzJFdVdnTkl5ZXFBcHlXUDd1LVFYdWVvIn0.eyJleHAiOjE3NzA3OTE1MzAsImlhdCI6MTc3MDc5MTIzMCwiYXV0aF90aW1lIjoxNzcwNzkxMTg0LCJqdGkiOiJlMDM0OTk0My05NjFkLWFhNDAtNTVkYS1mMjJhZDA0YzU4ZTIiLCJpc3MiOiJodHRwOi8vbG9jYWxob3N0Ojg4ODgvcmVhbG1zL2RldmljZS1hdXRoei1ncmFudC1yZWFsbSIsImF1ZCI6ImRldmljZS1hdXRoei1ncmFudC1jbGllbnQiLCJzdWIiOiIyMTgyNDlkZi02NjM5LTQ0NGQtOTMzMC1mYjYwOWU4MjljNjQiLCJ0eXAiOiJJRCIsImF6cCI6ImRldmljZS1hdXRoei1ncmFudC1jbGllbnQiLCJub25jZSI6ImZvby1kZXZpY2UtZmxvdy1ub25jZSIsInNpZCI6IkpzR2R1OE1HTkNmMWg0MDdxcWNYb09CTiIsImF0X2hhc2giOiI0ckI0NXFBSEExZS1JcTBucVpmN3RBIiwiYWNyIjoiMSIsImVtYWlsX3ZlcmlmaWVkIjpmYWxzZSwibmFtZSI6IkZvbyBCYXIiLCJwcmVmZXJyZWRfdXNlcm5hbWUiOiJmb28iLCJnaXZlbl9uYW1lIjoiRm9vIiwiZmFtaWx5X25hbWUiOiJCYXIiLCJlbWFpbCI6ImZvb0BleGFtcGxlLmNvbSJ9.Q7mClhz-M4PjMvjvtTHUp7wKRcMRFbjU0ZtnpH-1jQPqSP3ihZuRdruQ4u2YVXEEYub2Nxk9KSUz6KbgAxKOrMtsyJzAGtNnihoMsogWmsvOE06ka9-0Gt9JPcaQ-zO4BHgK_CMOB0RNnO3VqA0rbg07hShi9P8Tfd0LS_OlfWPPOXig2Sd7HVscj5U4_ScDeFn9t3TVqfNOW9H0Y697hKyXWhc6M1X2Bh4MICGjp7Z7IRq3lfuYHvhGS0Y0x6GOABNZDGZ38AJupyemR_gGL0Un55bT_iA7_qv4rFkaqQVyCz6d_K9yqmV5vLKYsUa7QZBMcwnLKPQt8nhWQSDkGg", "not-before-policy": 0, "session_state": "JsGdu8MGNCf1h407qqcXoOBN", "scope": "openid profile email" }
id_token の値が Device Client のログインに利用する ID Token です。ID Token の中身をデコードしてみると、以下のような感じになっています。
ヘッダー:
{ "alg": "RS256", "typ": "JWT", "kid": "R1DxJ0QmIs_IkzSnAQUg2EuWgNIyeqApyWP7u-QXueo" }
{ "exp": 1770791530, "iat": 1770791230, "auth_time": 1770791184, "jti": "e0349943-961d-aa40-55da-f22ad04c58e2", "iss": "http://localhost:8888/realms/device-authz-grant-realm", "aud": "device-authz-grant-client", "sub": "218249df-6639-444d-9330-fb609e829c64", "typ": "ID", "azp": "device-authz-grant-client", "nonce": "foo-device-flow-nonce", "sid": "JsGdu8MGNCf1h407qqcXoOBN", "at_hash": "4rB45qAHA1e-Iq0nqZf7tA", "acr": "1", "email_verified": false, "name": "Foo Bar", "preferred_username": "foo", "given_name": "Foo", "family_name": "Bar", "email": "foo@example.com" }
9. Log in Device Client
Step 8. で得られた ID Token を利用して Device Client でのログイン処理が実行されます。この辺は Device Client 毎に実装される内容であり、今回は ID Token の取得が目的なので、特にやることはありません。
ということで、無事 Device Authorization Grant を利用した ID Token の取得が実施できたので、今回の検証はここまでです。
おまけ
一度 ID Token を取得した後に、同じ Device Access Token Request (RFC 8628 - Section 3.4) を実行 (もう一度 ID Token を取得) しようとすると、以下のようなエラーが返ってきます。
{ "error": "invalid_grant", "error_description": "Device code not valid" }
この辺は OpenID Provider 側の実装に依存するのかもしれないですが、同じ Device Code を複数回使いまわすことはできないようなので、もう一度 ID Token を取得したい場合は改めて最初から認証認可の処理を実施する必要がありそうです。
参考情報
- OpenID Connect
- OAuth 2.0
- OAuth 2.0 Device Authorization Grant
まとめ
Keycloak と curl を利用し、Device Authorization Grant による ID Token の取得 (認証認可) の流れをやってみました。
この辺について調べている時に、偶然お仕事で使っているツール (CLI) が「Device Authorization Grant を利用した Google アカウントでのログイン」を要求してきたので、「あ！これ、見たことあるやつだ！」ってなりました。普段なんとなく「Google でログイン」とかを実施していますが、裏の仕組みがわかってくると面白いですね。
今回いろいろ調べているうちに、PostgreSQL 18 で最近サポートされた認証機能 (SASL + OAuth) で、Device Authorization Grant を利用したログインができる (PostgreSQL 用の CLI である psql で Device Authorization Grant を利用したログインができる) っぽい感じの情報を見つけたので、この辺もそのうち検証してみたいと思います (思ってるだけ)。
